                    FPC连接器怎么分上接?1对1免费持术指导,0元拿样[宏利]



    连接器的种类有很多,每种类型的连接器都有其特点与用途及功能,外观有可能看起来差不多一样的,但有可能是不一样的,那么FPC连接器怎么分上接?

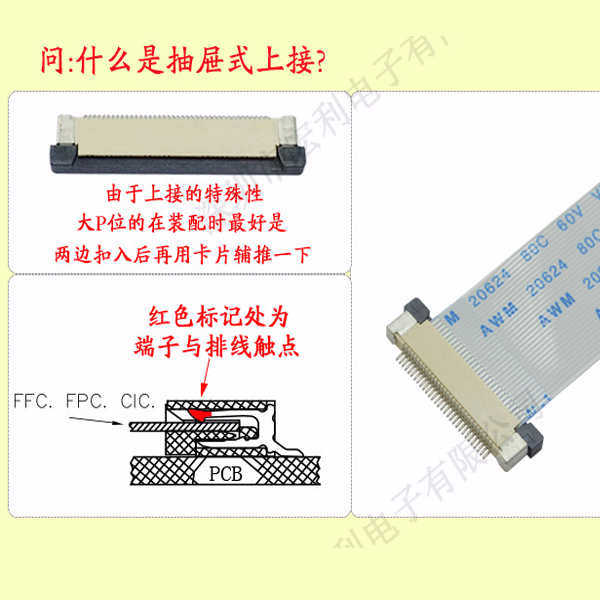

上接

首先要了解为什么FPC连接器要分上接呢?因为FPC连接器抽屉式分有上接触与下接触,其上接与下接的端子方向与FFC排线的接触方向是不一样的.如果抽屉式FPC连接器水平面或PCB板上,黑色的锁扣在下,插入的FFC排线金手指面是朝,就称为抽屉式上接.FFC排线插入口的厚度为0.3±0.02mm.

偷偷告诉你个小技巧,在插入FFC排线后,用手平行把两边的锁扣压进去,40Pin以上的,往往有时中间受力不到很容易造成中间部分没有推到位而造成时而接触良好,时而又接触不到.最好的办法是用卡平或字据之类的助推一下,问题就解决了



其实理解清楚FPC连接器怎么分上接的原理,不管什么间距的,它的原理都是一样的,大同小异而已,连接器的端子接触点是不会变的.宏利专注FPC连接器解决服务,1对1免费持术指导,0元拿样.
