贴片连接器厂家告诉你+什么是FPC连接器翻盖式下接?[宏利]

返回列表 来源:宏利电子 浏览:- 发布日期:2019-04-10 10:34:28【


      FPC连接器翻盖式下接属于贴片连接器其中的一种.又称软排线连接器,它是电子元器件其中的一个类型.
FPC连接器在市场上一种很常见的电子连接器,它的主要作用是传输电流或信号,连接器在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。
     常见的FPC翻盖式连接器Pitch有: 0.5mm间距,1.0mm间距,塑胶厚度有H1.0mm超薄款,H1.2mm,H1.5mm,H2.0mm和H2.5mm高度, 其中市场主流的是以塑胶厚度H2.0mm的为主,也是最常用的一种.
     在市场上,常用的翻盖式连接器都是以下接为主,它的体积小,操作比较方便简单,只需把黑色盖子(翻杆)向上翻盖开,盖子可向上翻开到130°左右.形成一个钝角.然后再把FFC软排线或FPC柔性线路板 的金手指(排线的接触面)朝下平行插入,使排线的接触面与连接器的端子触点接触,排线插入到位后,然后把黑色盖子往回向下压,使排线面与连接器的端子有大压力压实,这样使用起来就可以避免排线脱落。

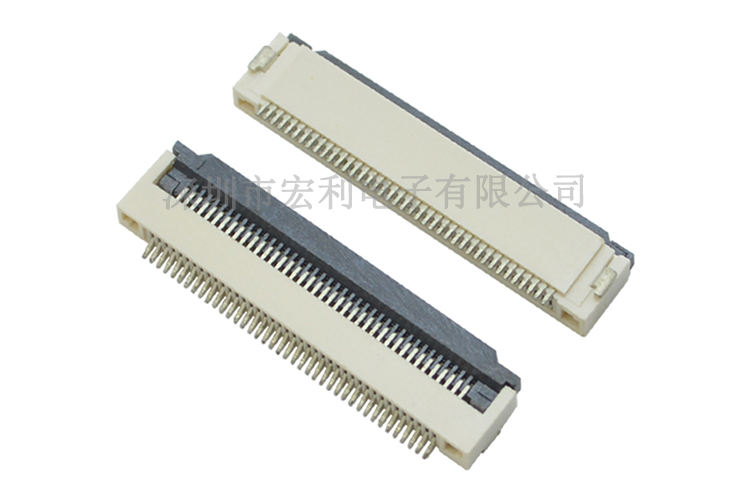

FPC连接器翻盖式下接


    深圳市宏利电子有限公司生产的连接器都是通过SGS,ISO9001质量体系认证的产品
     电子元器件中的FPC连接器翻盖式下接它还有哪些我们关心的特性呢?
     连接器的塑胶部分采用的是LCP(液晶聚合物)原料,具有非常高的耐热性能和成型加工性能.可过无铅回流焊,耐温可过到260℃高温后不变型,不出脆化老化龟裂现象. 工作温度一般在-25℃-+ 85℃长期使用是完全没有问题的.防火等级为:UL94-V0  端子一般是先镍打基底后再电镀锡
     FPC翻盖式下接连接器通常使用在,指纹锁,美容仪器,测量仪器,新能源汽车、液晶显示屏家电用品、等领域。随着科技的发展,电子连接器已经是现代电子产品中必不可缺的零件。
