十年焊接老师傅讲解fpc排线连接器焊接要领[宏利]

返回列表 来源:宏利连接器 浏览:- 发布日期:2019-12-27 14:06:09【


     本文主要介绍fpc排线连接器焊接要领,全文一共757字,阅读需要6分钟.

       随着电子元器件的封装更新换代加快,由原来的直插式改为了平贴式,连接排线也由FPC线路板进行替代,这说明了电子发展已朝向小型化、微型化发展,手工焊接难度也随之增加,在焊接当中稍有不慎就会损伤元器件,或引起焊接不良.深圳宏利电子作为有着十年的工厂生产经验的老司机,今天就来聊一聊fpc排线连接器焊接要领.

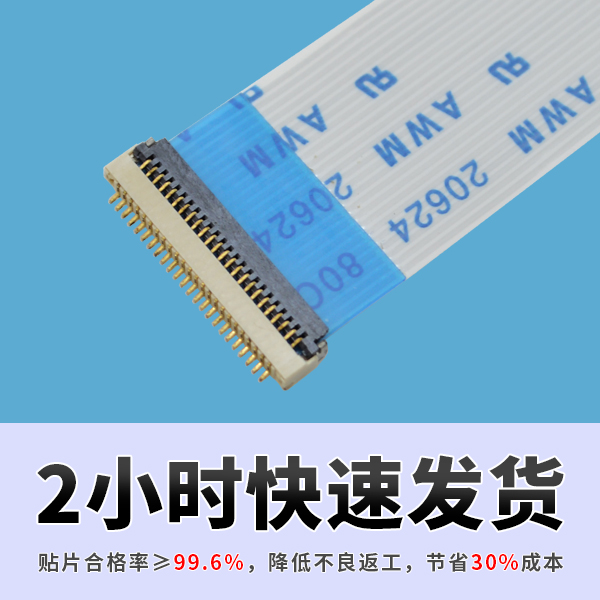

fpc排线连接器焊接

     fpc排线连接器焊接要领:
   (1)烙铁头与两被焊件的接触方式
接触位置:烙铁头应同时接触要相互连接的2个被焊件(如焊脚与焊盘),烙铁一般倾斜45度,应避免只与其中一个被焊件接触.当两个被焊件热容量悬殊时,应适当调整烙铁倾斜角度,烙铁与焊接面的倾斜角越小,使热容量较大的被焊件与烙铁的接触面积增大,热传导能力加强.
   (2)供给时间:原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝.
供给位置:应是在烙铁与被焊件之间并尽量靠近焊盘.
供给数量:应看被焊件与焊盘的大小,焊锡盖住焊盘后焊锡高于焊盘直径的1/3既可.
  (3)焊接时间及温度设置
    A、温度由实际使用决定,以焊接一个锡点4秒最为合适,最大不超过8秒,平时观察烙铁头,当其发紫时候,温度设置过高.
    B、一般直插电子料,将烙铁头的实际温度设置为(350~370度);表面贴装物料(SMC)物料,将烙铁头的实际温度设置为(330~350度)
   C、特殊物料,需要特别设置烙铁温度.FPC,LCD连接器等要用含银锡线,温度一般在290度到310度之间.
   D、焊接大的元件脚,温度不要超过380度,但可以增大烙铁功率.
  (4)焊接注意事项
    A、焊接前应观察各个焊点(铜皮)是否光洁、氧化等.
    B、在焊接物品时,要看准焊接点,以免线路焊接不良引起的短路

   基本上常规ffpc排线连接器焊接要领介绍大致完成,各位老铁如果需要产品样品可以咨询在线客服.深圳宏利电子提供专业的连接器解决方案.
